专利号：ZL 2020 2 2734803.3

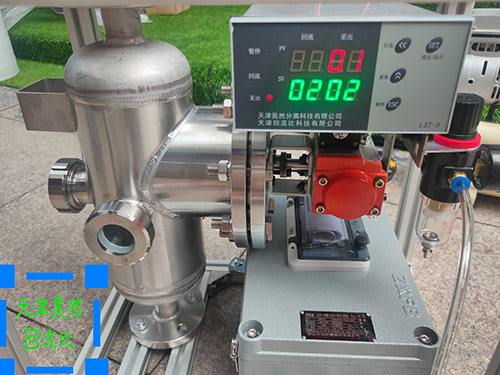

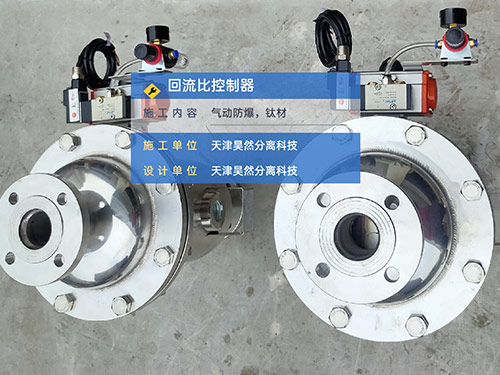

HRRC-P型防爆气动回流比控制器，为公司近些年研制的新产品，解决了TD型回流比控制器可能产生的磁头发热消磁、磁力不够卡顿、不耐腐蚀的缺点，是一种安装于精馏塔塔顶冷凝器与精馏塔回流口之间，控制精馏塔回流比的自动化装置。

其原理为：筒体内部隔开出两个空间，分别为回流仓及采出仓，初始位置(不通电时)在回流仓，即为全回流;通电后防爆磁头产生磁力，通过气动执行装置分配液体至采出仓，实现液体的采出;循环往复，通过防爆箱仪表控制电路的通断时间，完成液体回流及采出的比例控制。

该设备的优势在于能减轻操作工的劳动强度，直观、易操控、易维护、运行可靠，可在任何时间段内任意调节回流量，能准确控制塔内回流量与采出量的比例。适用间歇式及连续式操作的常规精馏以及萃取精馏、恒沸精馏等特殊精馏过程，特别是高温、高凝固点，需要采用内回流比控制器的工况;还可以定制钛材回流比控制器、哈氏合金回流比控制器等特殊材质。

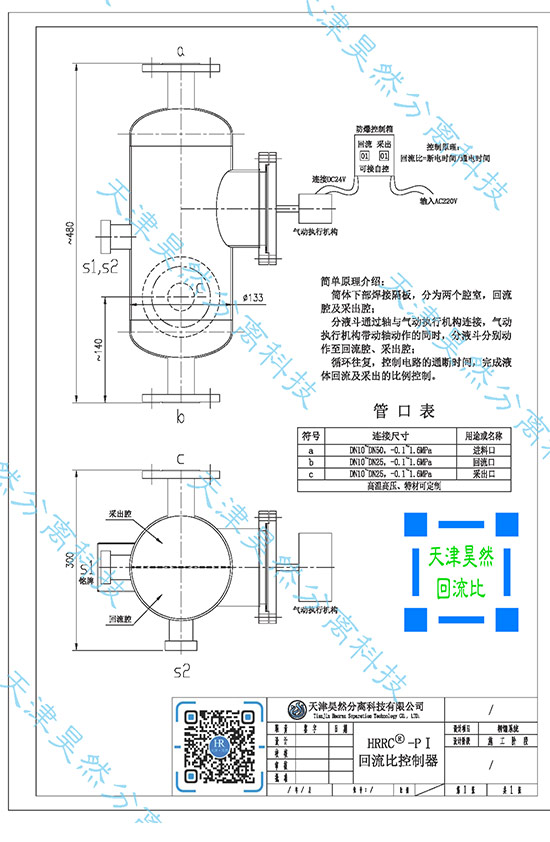

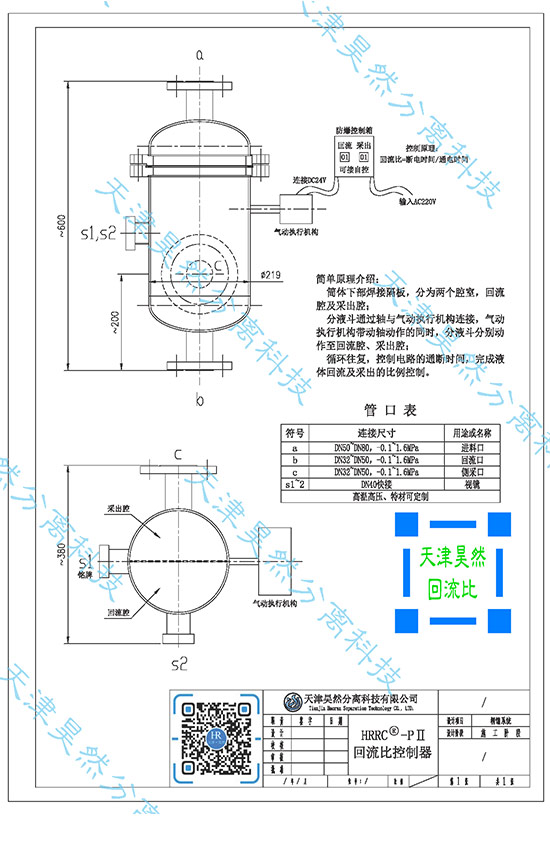

结构图及相关规格尺寸：

适用范围：温度-20~200度，压力-0.1~1.6MPa，高温高压、特材可定制

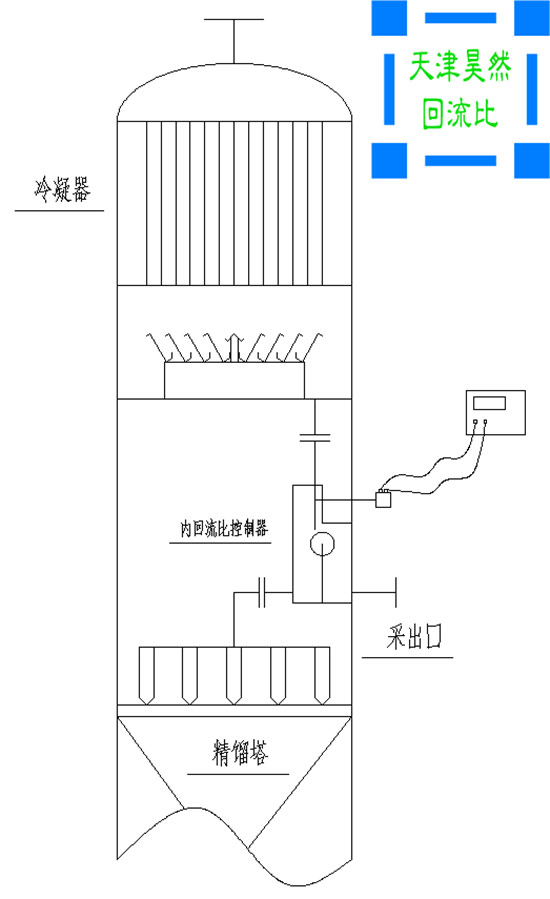

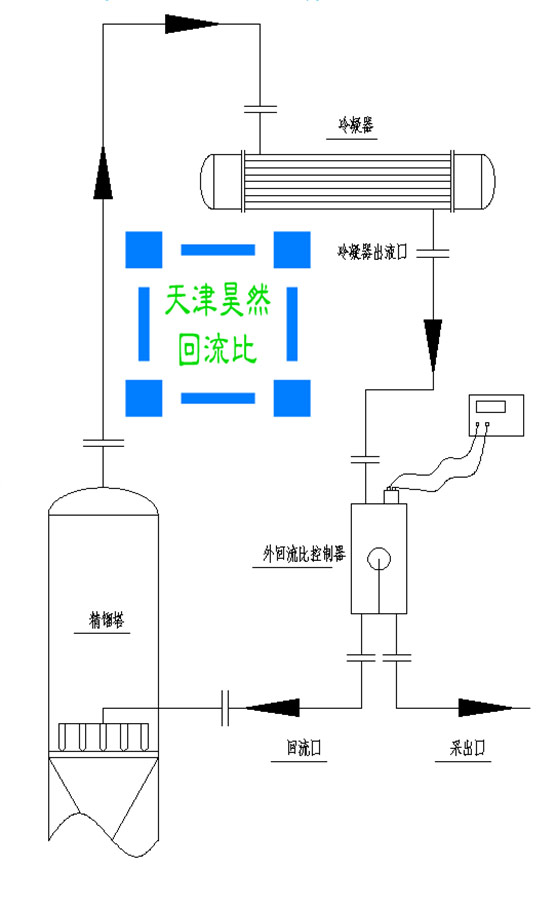

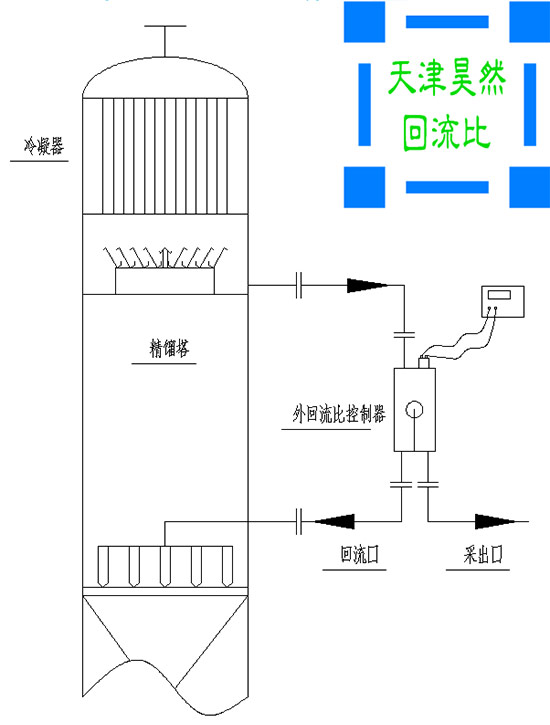

回流比控制器安装示意图：
