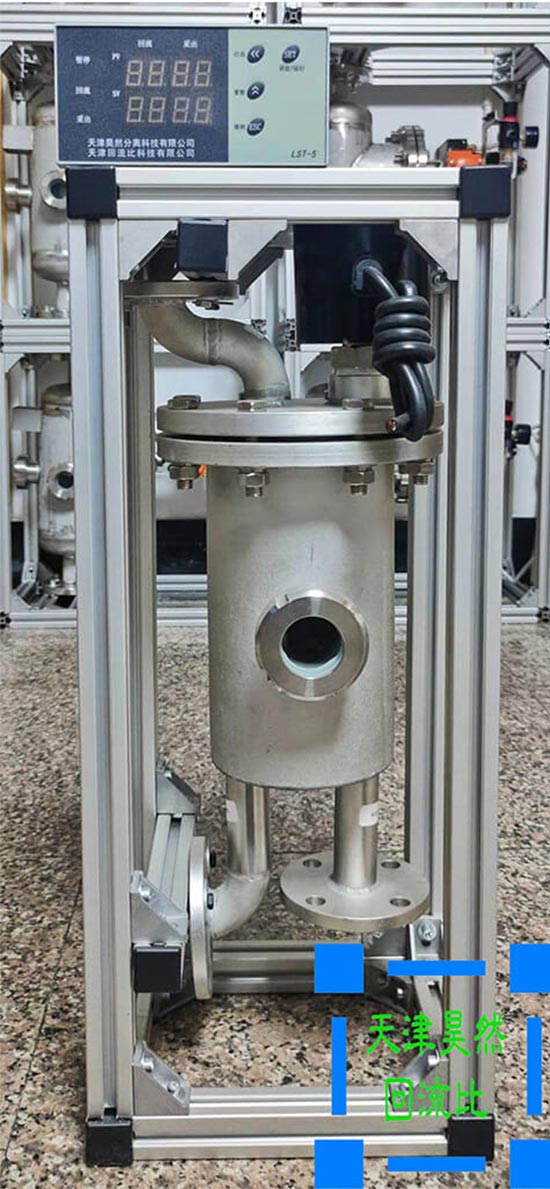

电动回流比控制器

HRRC-E型(TD型)

专利号：ZL 2018 2 1760368.8

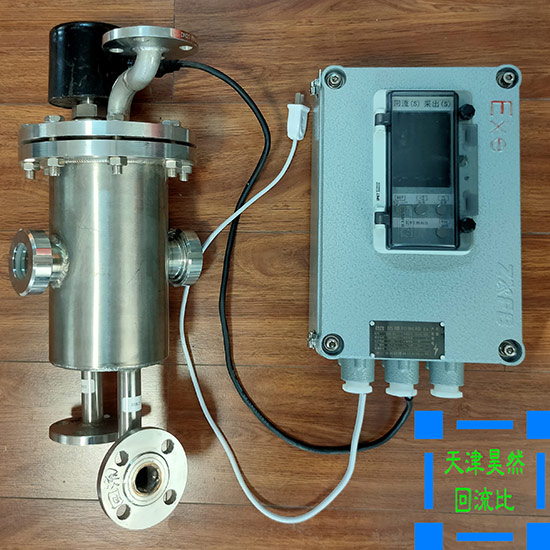

HRRC-E型防爆电动回流比控制器，前身为天津昊然分离科技有限公司TD型防爆电动回流比控制器，是一种安装于精馏塔塔顶冷凝器与精馏塔回流口之间，控制精馏塔回流比的自动化装置。

其原理为：防爆磁头内部线圈通电后产生磁力，吸引拉杆向上运动，拉杆向上运动时通过连杆结构拉动分液装置摆动至采出斗，实现液体的采出;断电后依靠拉杆及分液装置自身重量，重新摆回至初始位置，实现液体的回流;循环往复，通过专用仪表控制电路的通断时间，完成液体回流及采出的时间比例控制。

该设备的优势在于能减轻操作工的劳动强度，直观、易操控、易维护、运行可靠，可在任何时间段内任意调节回流量，能准确控制塔内回流量与采出量的比例。适用间歇式及连续式操作的常规精馏以及萃取精馏、恒沸精馏等特殊精馏过程。

结构图及相关规格尺寸：

适用范围：温度-20~100度，压力-0.1~1.6MPa

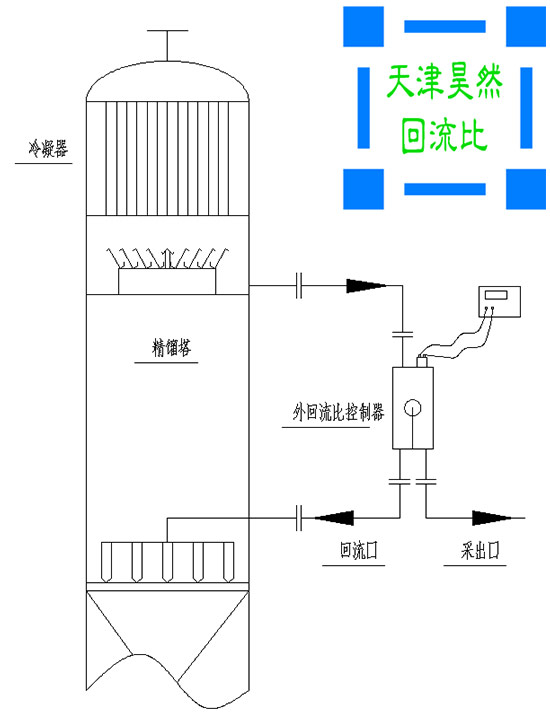

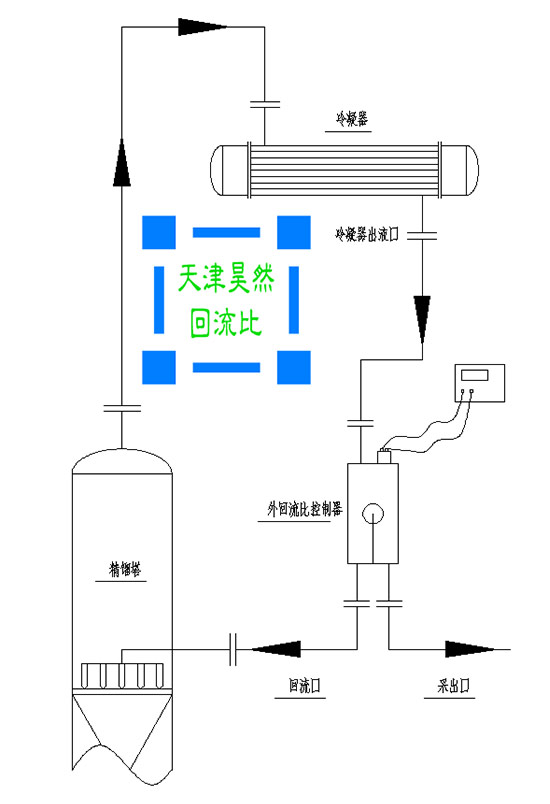

回流比控制器安装示意图：
